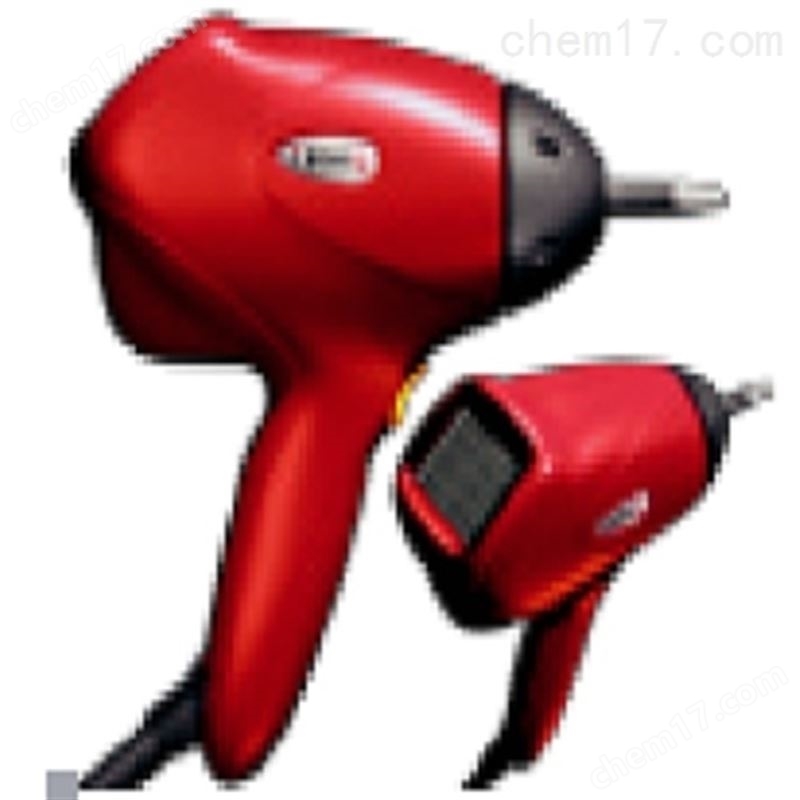

如何正确使用NSG438 ESD模拟器？

更新时间：2025-11-10

浏览次数：148

　　以下是正确使用NSG438 ESD模拟器的步骤及注意事项：

　　一、操作前准备

　　1.设备检查与初始化

　　确保模拟器外观完好，高压部件无破损，接地线连接可靠。

　　安装内置电池组或连接电源适配器，使用需充电至满电状态。

　　通过内置ISO自校准程序完成开机自检，无需额外校准即可满足IEC/EN 61000-4-2和ISO 10605标准要求。

　　2.参数设置

　　放电网络选择：根据被测设备（EUT）标准选择对应的RC网络模块。

　　电压与极性：设置放电电压范围，并选择正极/负极/自动切换模式。

　　重复率与计数器：调整脉冲重复周期（支持0.5Hz–20Hz固定频率或0.04–300s随机模式），预设计数器范围（0–9999次）。

　　二、NSG438 ESD模拟器测试执行

　　1.放电操作

　　握持模拟器时确保手部远离放电头，保持与EUT的适当距离。

　　通过彩色触摸屏或拇指滚轮确认参数后启动放电，实时观察电压曲线与计数器变化14。

　　若需中断测试，立即按下紧急停止开关以切断高压输出。

　　2.特殊场景处理

　　非导电表面测试：关闭放电检测功能以避免误判。

　　研发自定义需求：启用随机放电功能缩短测试时间，或通过电荷去除器优化复杂工况下的放电精度。

　　三、NSG438 ESD模拟器维护与安全规范

　　1.日常维护

　　清洁时断开电源，使用干燥软布擦拭外壳及放电头，避免酒精等腐蚀性液体接触高压部件。

　　定期检查电池健康度，长期不用时应保留50%电量存放于仪器箱内。

　　2.安全注意事项

　　禁止在潮湿环境（相对湿度>80%）或高温（>40°C）下操作设备。

　　放电间隔至少1秒，连续工作3万次放电后需冷却设备以防止过热。

　　更换放电网络模块时需先释放残余电荷，避免触电风险。
