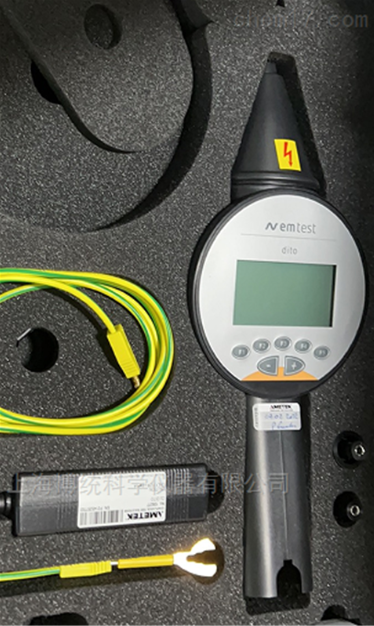

dito静电枪作为一种专业的静电放电（ESD）测试工具，广泛应用于电子电气产品的抗扰度试验、绝缘材料性能验证及设备可靠性评估等领域。其核心价值在于模拟真实环境中可能遇到的静电积累与释放场景，通过标准化的测试程序帮助工程师发现潜在缺陷并优化设计。以下是主要的测试程序及其实施要点：
一、
dito静电枪接触式放电测试（Direct Discharge Test）
这是最基础且常用的测试方法，旨在评估被测物在直接接触静电时的抗干扰能力。
1.操作流程：将静电枪的电极头垂直对准目标物体的表面（如电路板上的焊点、元器件引脚或外壳接缝处），以规定的电压等级（通常从低到高逐步增加）进行单次或多次快速放电。每次放电后观察设备是否出现异常现象，例如重启、死机、数据错误等。
2.注意事项：需确保电极与测试点的接触压力适中，避免因用力过猛导致物理损伤；同时记录不同电压下的响应情况，绘制敏感性曲线以便后续分析。该测试尤其适用于检测金属部件之间的间隙耦合路径以及敏感元件附近的防护薄弱区域。
二、dito静电枪空气放电测试（Air Discharge Test）
相较于接触式放电，此方法更贴近实际使用中人体带电靠近设备时产生的电弧效应。
1.操作流程：保持静电枪喷嘴距离被测表面一定间隙（一般为10mm左右），调整输出电压至预定值后触发开关，使高压气流携带电荷形成电弧击穿空气介质到达目标区域。重复多次以覆盖所有可能暴露的位置，重点关注缝隙、凹槽等易产生尖放电的位置。
2.注意事项：环境湿度会影响空气介电常数，进而改变起弧阈值，因此应在标准温湿度条件下开展对比实验；此外，对于非导电涂层覆盖的区域，需适当提高测试电压以验证其绝缘有效性。
三、dito静电枪人体模型法测试（Human Body Model, HBM）
模拟人体携带静电后触碰电子设备的过程，是IEC 61000-4-2标准推荐的经典模型之一。
1.操作流程：按照标准规定配置RC网络模拟人体电容特性（典型值为100pF串联1.5kΩ电阻），将静电枪设置为对应的储能水平（如±8kV），依次对设备的电源线、信号接口、控制面板等功能部位施加放电冲击。每次放电间隔至少等待1秒，确保残余电荷充分泄放后再进行下一次操作。
2.注意事项：需特别注意操作人员的安全防护措施，包括佩戴接地腕带、穿着防静电服和使用绝缘垫；同时监控被测设备的运行状态，记录任何功能性中断事件及其恢复时间。
